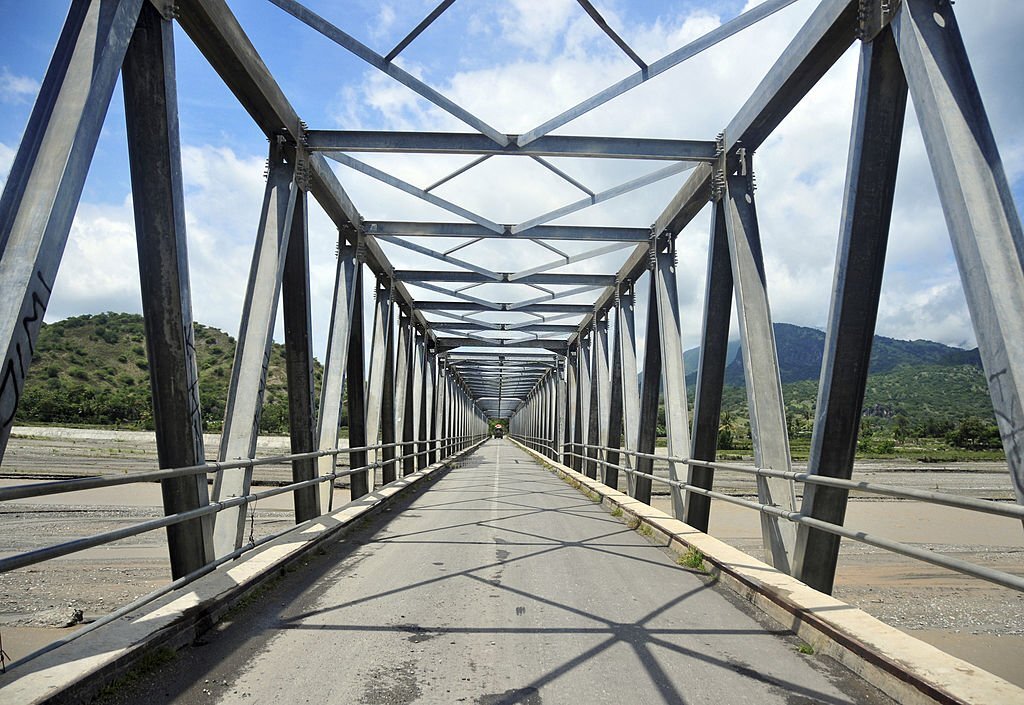

Pernahkah Anda melihat jembatan kereta api tua yang kokoh melintasi sungai? Atau mungkin Anda pernah mengagumi jembatan ikonik seperti Jembatan Rumpiang di Kalimantan? Anda pasti melihat pola jalinan baja yang rumit berbentuk segitiga.
Pola tersebut bukan sekadar hiasan untuk mempercantik jembatan. Itu adalah inti dari Jembatan Rangka Baja (Steel Truss Bridge). Desain jenius ini adalah salah satu solusi terkuat dan paling efisien untuk menaklukkan bentang yang panjang.
Keajaiban di Balik Bentuk Segitiga
Kekuatan jembatan rangka baja berasal dari satu bentuk geometris paling stabil di alam: segitiga. Coba bayangkan Anda membuat bingkai persegi dari empat batang kayu dan menyambungnya dengan paku. Jika Anda mendorong sisinya, bingkai itu akan mudah miring dan roboh.
Sekarang, bayangkan Anda membuat bingkai segitiga dari tiga batang kayu. Bentuk ini sangat kaku dan tidak akan berubah bentuk saat didorong. Inilah keunggulan struktural utama dari desain rangka.
Bagaimana Rangka Baja Mendistribusikan Beban?
Kunci dari keunggulan struktural jembatan rangka adalah cara ia memindahkan beban. Saat sebuah truk melintas di atas jembatan, beratnya tidak ditahan oleh satu titik saja. Beban tersebut disalurkan melalui dek jembatan ke rangkaian segitiga di sampingnya.
Rangkaian segitiga ini kemudian membagi beban menjadi dua jenis gaya: gaya tarik (tension) dan gaya tekan (compression). Batang yang ditarik akan menegang, sementara batang yang ditekan akan memendek. Seluruh gaya ini pada akhirnya disalurkan secara efisien ke pondasi jembatan di kedua ujung sungai (disebut abutment).
Mengapa Rangka Baja Sangat Efisien untuk Bentang Panjang?
Musuh terbesar jembatan dengan bentang panjang adalah beratnya sendiri. Jembatan beton yang padat bisa menjadi terlalu berat untuk menopang dirinya sendiri. Ini membuat pembangunan pilar di tengah sungai yang lebar menjadi sangat mahal.
Jembatan rangka baja memecahkan masalah ini dengan cerdas. Desainnya yang “berlubang” mengurangi jumlah material baja yang dibutuhkan secara drastis. Ini menjadikannya jauh lebih ringan daripada jembatan balok padat dengan panjang yang sama.
Bayangkan perbedaan antara balok kayu solid dan rangka atap kayu Anda. Keduanya sama-sama kuat, tetapi rangka atap menggunakan material jauh lebih sedikit. Prinsip efisiensi bentang panjang inilah yang membuat jembatan rangka baja menjadi pilihan utama.
Tipe-Tipe Umum Jembatan Rangka Baja
Jika Anda perhatikan, pola segitiga pada jembatan rangka bisa berbeda-beda. Perbedaan pola ini disebut “tipe” rangka. Setiap tipe dirancang untuk mendistribusikan beban dengan cara yang sedikit berbeda, tergantung pada panjang bentang dan jenis beban yang akan ditanggungnya.
Memahami tipe-tipe ini membantu insinyur memilih desain yang paling efisien untuk sebuah proyek. Tiga tipe yang paling klasik dan sering dijumpai adalah Pratt, Warren, dan Howe. Masing-masing memiliki cara unik dalam mengatur batang diagonalnya.
H3: Tipe Pratt (Pratt Truss)
Ini adalah salah satu desain yang paling populer dan mudah dikenali. Pada tipe Pratt, batang-batang diagonalnya miring ke bawah dan menuju ke tengah jembatan. Desain ini sangat efisien untuk jembatan baja karena menempatkan batang diagonal yang lebih panjang dalam kondisi ditarik (tensile), di mana baja sangat unggul.
Batang vertikalnya yang lebih pendek berada dalam kondisi ditekan (compression). Karena efisiensinya, desain Pratt menjadi standar emas untuk jembatan kereta api dan jembatan jalan raya dengan bentang sedang hingga panjang selama ratusan tahun.
H3: Tipe Warren (Warren Truss)
Tipe Warren memiliki pola yang sangat sederhana, terlihat seperti huruf ‘W’ atau ‘M’ yang berurutan. Ia hanya terdiri dari segitiga-segitiga sama sisi atau sama kaki. Desain ini sangat efisien dan membagi beban (gaya tarik dan tekan) secara lebih merata di antara batang-batangnya.
Desain Warren modern seringkali menambahkan batang vertikal. Penambahan ini bertujuan untuk mengurangi panjang batang horizontal bagian atas. Ini membantu mencegah tekukan (buckling) pada batang yang mengalami gaya tekan.
H3: Tipe Howe (Howe Truss)
Tipe Howe adalah kebalikan dari tipe Pratt. Batang-batang diagonalnya miring ke atas menuju ke tengah jembatan. Desain ini menempatkan batang diagonal dalam kondisi ditekan (compression).
Awalnya, desain ini sangat populer untuk jembatan kayu di abad ke-19. Ini karena batang diagonal kayu yang ditekan lebih mudah disambungkan dengan batang vertikal dari besi yang ditarik. Namun, untuk jembatan yang seluruhnya terbuat dari baja, desain ini kini lebih jarang digunakan dibandingkan Pratt atau Warren.
Fabrikasi: Kunci Kecepatan Konstruksi
Salah satu keunggulan terbesar jembatan rangka baja adalah proses pembuatannya. Sebagian besar komponennya tidak dibuat di lokasi proyek yang berlumpur atau sulit. Proses ini disebut fabrikasi baja infrastruktur berkualitas, yang dilakukan di dalam pabrik yang terkontrol.
Di pabrik, setiap batang baja dipotong, dibor, dan dilas dengan presisi tinggi menggunakan mesin canggih. Ini menjamin kualitas dan akurasi yang konsisten. Setelah selesai, komponen-komponen ini diberi label dan dikirim ke lokasi proyek.
Tim di lapangan hanya perlu merakitnya seperti set mainan konstruksi raksasa. Proses ini sangat cepat dan mengurangi gangguan di lokasi. Ini juga meminimalkan risiko keterlambatan akibat cuaca buruk yang sering menghambat proyek konstruksi konvensional.
Keunggulan Utama Menggunakan Jembatan Rangka Baja
Efisiensi untuk bentang panjang hanyalah salah satu dari banyak keunggulannya. Desain ini menawarkan paket lengkap yang sulit ditandingi oleh tipe jembatan lain. Manfaat-manfaat utama ini menjadikannya pilihan populer di seluruh dunia, terutama di Indonesia yang memiliki banyak sungai dan lembah.
Manfaat-manfaat utama dari jembatan rangka baja adalah:
- Rasio Kekuatan-terhadap-Berat: Jembatan ini sangat ringan namun luar biasa kuat. Ini mengurangi beban pada pondasi dan menghemat biaya substruktur.
- Efisiensi Biaya: Karena menggunakan lebih sedikit material baja dibandingkan jembatan balok padat (girder), total biaya material menjadi lebih hemat.
- Kecepatan Konstruksi: Proses fabrikasi di pabrik dan perakitan cepat di lapangan secara drastis mempersingkat jadwal proyek.
- Kemudahan Perawatan: Desainnya yang terbuka memudahkan tim untuk melakukan inspeksi visual dan perbaikan pada setiap komponen.
- Fleksibilitas Desain: Desain rangka dapat dengan mudah dimodifikasi untuk menahan beban spesifik, seperti beban berat kereta api.
- Durabilitas: Jika dirawat dan dilindungi dari korosi dengan baik, jembatan rangka baja dapat bertahan lebih dari 100 tahun.
Di Mana Jembatan Rangka Baja Paling Sering Digunakan?
Fleksibilitas dan kekuatan desain rangka membuatnya ideal untuk berbagai aplikasi infrastruktur. Kekuatannya yang superior sangat cocok untuk menahan beban bergerak yang berat dan berulang-ulang (beban dinamis). Ini menjadikannya pilihan utama untuk konektivitas di berbagai medan.
Berikut adalah beberapa aplikasi paling umum di Indonesia:
- Jembatan Kereta Api: Ini adalah penggunaan klasiknya. Jembatan rangka sangat kaku dan kuat untuk menahan getaran dan beban kejut dari kereta api yang lewat.
- Jembatan Bentang Panjang: Untuk menyeberangi sungai lebar atau jurang yang dalam di mana pembangunan pilar di tengah sangat sulit, mahal, atau tidak mungkin dilakukan.
- Jembatan di Lokasi Terpencil: Komponennya dapat difabrikasi di tempat lain, lalu diangkut dan dirakit di lokasi proyek. Ini sangat ideal untuk membuka akses di daerah pelosok.
- Jembatan Pipa (Pipe Bridges): Digunakan di kawasan industri untuk menopang pipa-pipa berat yang berisi minyak, gas, atau material industri lainnya melintasi jalan atau rintangan.
Pertimbangan Desain Modern
Jembatan rangka baja modern tidak lagi terlihat kaku seperti jembatan kereta api tua. Para arsitek dan insinyur kini menggabungkan fungsionalitas dan estetika. Desain modern seringkali menggunakan profil baja berongga (hollow sections) yang memberikan tampilan lebih bersih dan ramping.
Perlindungan korosi juga menjadi fokus utama. Penggunaan lapisan pelindung canggih seperti hot-dip galvanized (pelapisan seng) atau cat berperforma tinggi memastikan jembatan bisa bertahan puluhan tahun. Perawatan yang baik adalah kunci umur panjang jembatan.
Kesimpulan
Jembatan Rangka Baja (Steel Truss Bridge) adalah sebuah bukti kejeniusan rekayasa. Dengan memanfaatkan kekuatan bentuk segitiga yang sederhana, struktur ini mampu menciptakan jembatan yang luar biasa kuat, ringan, dan efisien secara material. Keunggulan strukturalnya menjadikannya solusi ideal untuk tantangan bentang panjang.
Proses fabrikasi modern di pabrik semakin mempercepat proses konstruksinya. Ini menjadikannya pilihan yang ekonomis dan andal. Jembatan ini adalah tulang punggung konektivitas yang telah teruji oleh waktu.
Kami di PT Primari Inrahm Utama telah mendedikasikan keahlian kami pada seni fabrikasi baja presisi. Fabrikator Baja Primari Inrahm Utama memiliki pengalaman dan teknologi untuk memproduksi komponen jembatan rangka baja yang memenuhi standar kualitas dan keamanan tertinggi. Kami bangga dapat menjadi mitra Anda dalam membangun infrastruktur Indonesia yang lebih kuat dan terhubung.
Jembatan rangka baja ikonik mana yang paling Anda kagumi di Indonesia?
